產品名稱	產品型號	產品規格

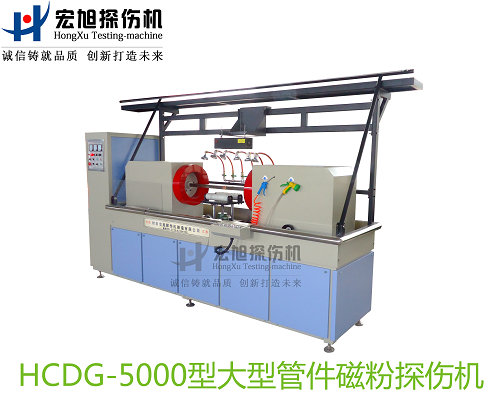

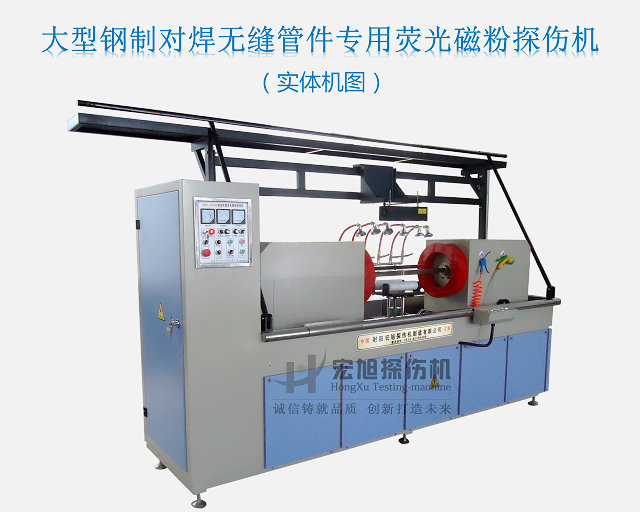

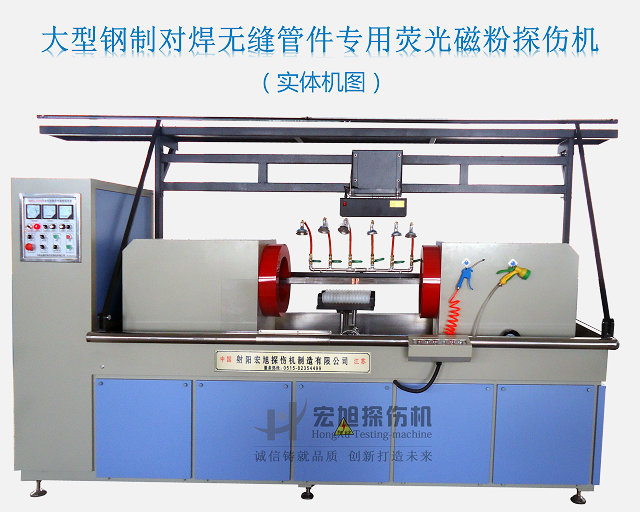

鋼制對焊無縫管件專用熒光磁粉探傷機	HCDG-5000	臺

產品說明：

概述：

鋼制對焊無縫管件探傷機

HCDG-5000型微機控制熒光磁粉探傷機，專用于按GBT12459-2005標準制造鋼制對焊無縫管件表面及近表面裂紋缺陷無損檢測。

HCDG-5000型微機控制熒光磁粉探傷機的設計、生產制造嚴格按照中華人民共和國磁粉探傷機《GB/T 15822.3-2005無損檢測磁粉檢測第3部分：設備標準》、機械工業部行業磁粉探傷機《JB/T8290-2011》標準執行。

可滿足最長900mm以內的管件進行熒光磁粉無損檢測。

設備特點：
1、整機采用機電分開開合暗室結構，暗室可手動開合，可極方便大型工件的吊裝上下料；

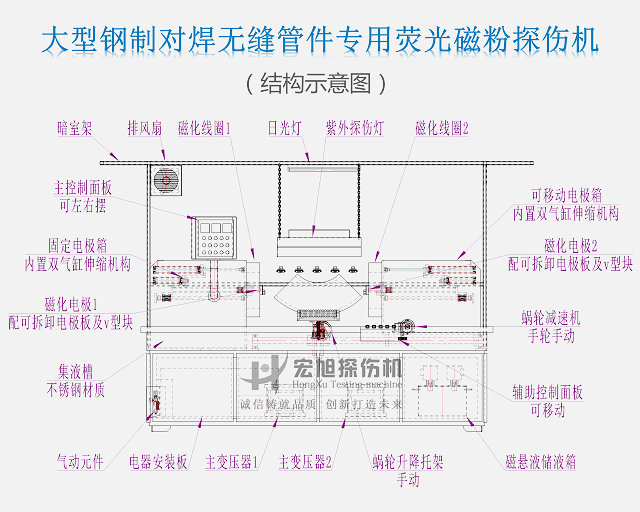

管件磁粉探傷機示意圖

2、由于檢測的工件均為中心帶孔的零件，因此本機采用兩邊自動穿棒對大型管件進行一次性中心導體法檢測，確保900mm長以內管件的一次性檢測靈敏度。

3、配套專用管件托架，采用蝸輪升降機升降調節管件的中心高，托架支承力不小于500KG,同時托架承重時亦可輕松升降。

三通探傷機

直通堵頭磁粉探傷機

4、配套輔助控制面板及腳踏開關，方便操作，機電分開結構，便于電器部分的檢修。

5、氣動控制的磁化芯棒可獨立控制，按需伸出或不動，便于長短不一工件的穿棒檢測。

檢測原理：

檢測中心帶孔的零件采用中心導體法，需配套磁化芯棒從零件內孔中穿過，用以實現中心導體法檢測。

（中心導體法：是將磁化芯棒穿入環形工件的孔中，并置于孔的中心，電流從芯棒上通過，形成周向磁場。所以又叫電流貫通法、穿棒法和芯棒法。由于是感應磁化，可用于檢查空心工件內、外表面與電流平行的縱向不連續性和端面的徑向的不連續性。對于小環件，可一次多只檢測。）

檢測步驟：

上料——穿棒——噴液磁化——顯示磁痕——光照檢測——退磁
設備組成：

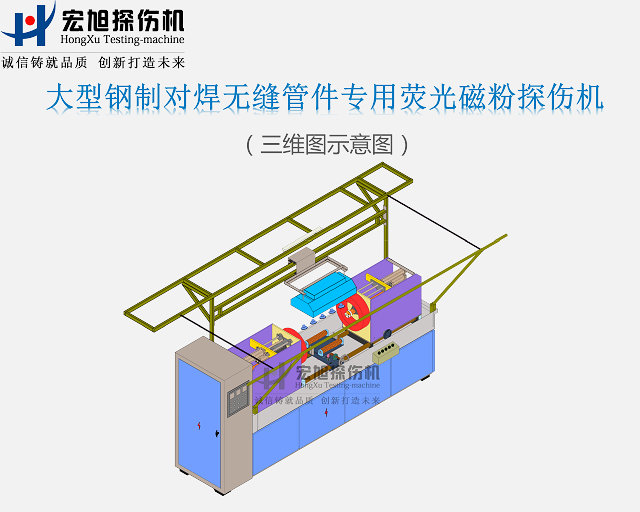

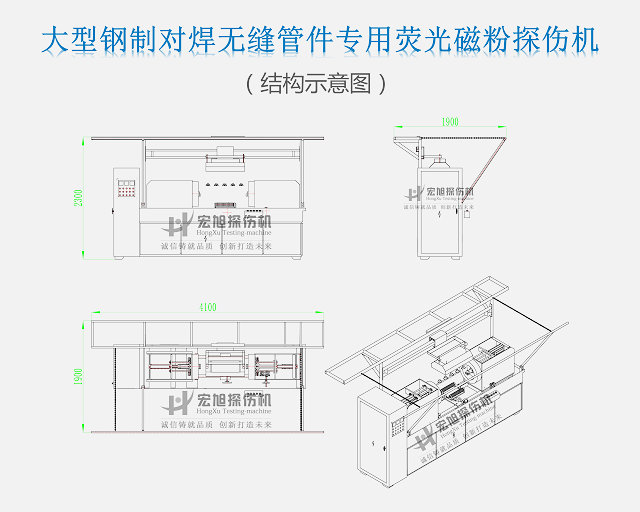

HCDG-5000型磁粉探傷機的機械床身采用臥式機電分開開合暗室結構，由固定電極箱、可移動電極箱、雙磁化線圈、雙氣缸穿棒裝置、專用工件托架、磁懸液噴灑及回收裝置、開合暗室等組成。
技術參數：

序號	名稱	說明
1	輸入電源	380V 50HZ 三相四線 240A（瞬時2S）
2	氣源氣壓	0.4--0.6MPa （用戶自備壓縮氣源）
3	輸出電流	周向：0─5000A（連續可調，帶斷電相位控制）
3	輸出電流	縱向：0─16000AT（連續可調，帶斷電相位控制）
4	磁化方式	周向磁化、縱向磁化、復合磁化；
4	磁化方式	周向采用中心導體法，縱向采用磁軛線圈感應法。
5	檢測工藝	連續法或剩磁法
6	上料方式	人工
7	穿棒方式	氣動（雙氣動、可獨立控制）
8	操作方式	自動控制和手動操作含主控制面板、輔助控制面板、腳踏開關。
9	極間距	900mm
10	夾緊方式	氣缸氣動穿棒夾緊（氣源用戶自備）
11	夾緊行程	450mm*2
12	中心調節	可升降托架（蝸輪升降機手動）
13	磁化線圈	雙固定
14	轉動功能	無
15	噴液功能	自動和手動外噴
16	暫載率	30%
17	退磁效果	Br≤0.2mT（衰減法退磁）
18	靈敏度	A型30/100 試片清晰顯示
19	暗室	手動開合結構，觀察區配滑動雙開簾。
20	紫外線強度	UV365/LED 距工件表面380mm處不小于4000μw/cm2
21	照明燈	×1
22	排風扇	×1

注明：本磁粉探傷機屬于非標定制型設備，工藝不斷改進中，如需采購，請聯系我公司提供所需檢測零件的外型尺寸，及檢測工藝要求，我公司技術人員會第一時間與您溝通，給您提供詳細的設備方案及準確價格，確保您所采購設備符合貴公司的需要以及先進性。
