概述：

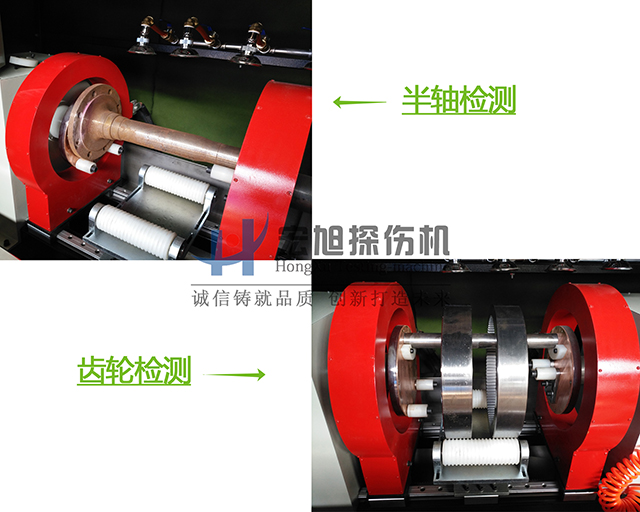

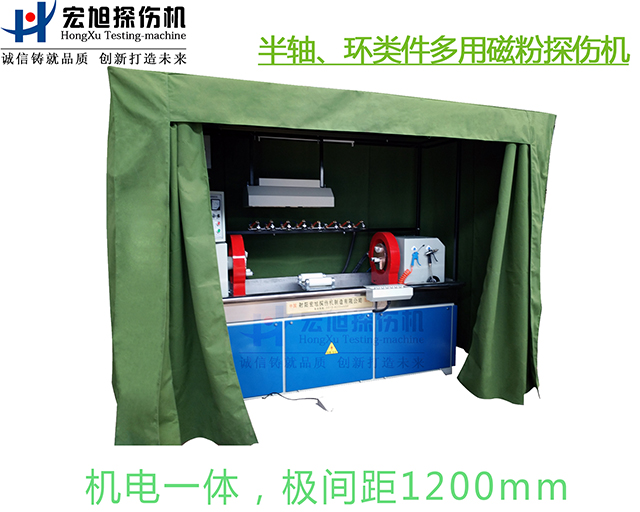

HCJW-3000型半軸及環形件兼容多能通用型磁粉探傷機針對性設計制造，滿足廠家對半軸類零件及齒輪類零件在一臺設備上通檢測的需要。

設備特點：
      1、整機機電一體設計，結構合理采用槽鋼作為結構主體堅固耐用；

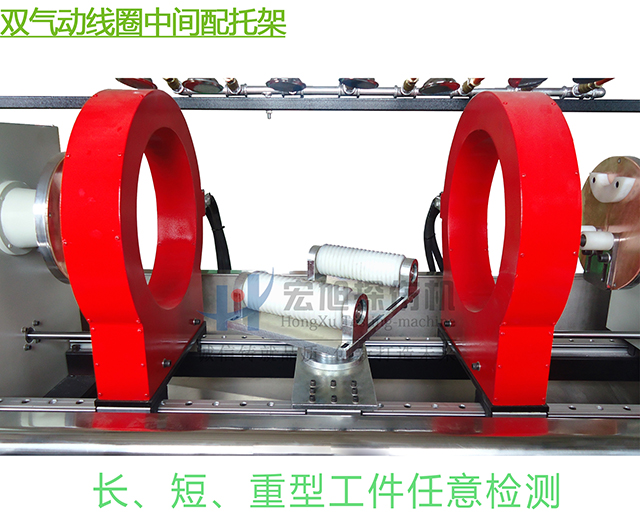

2、采用雙移動磁化線圈(氣動)，可滿足長度在1200mm-400mm以內軸類零件的一次性縱向磁化；

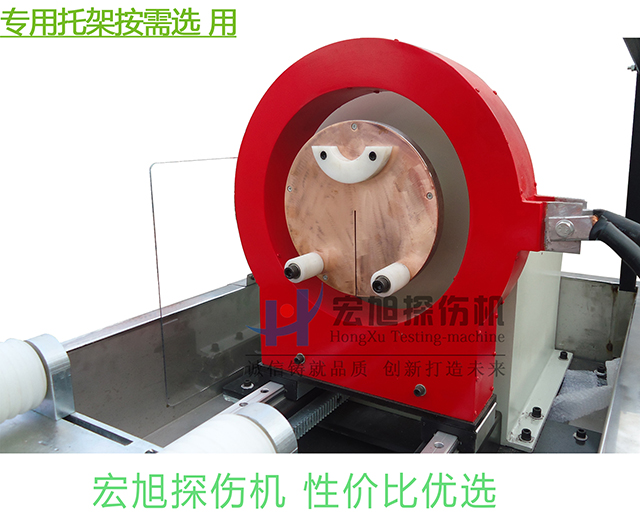

3、根據工件外型特點，配裝一頭大小半軸專用托塊、兩端直徑一致軸類件用V型托塊、環類件專用托架（可升降旋轉）三種專用支承部件。

注：當軸類件直徑符合旋轉托架高度要求時，亦可直接放在旋轉托架上進行檢測。

4、機電一體式前置主控制箱，可根據操作需要調整方位，便于對整機狀態隨時監控，配可移動輔助控制面板及腳踏開關，便于隨時對設備的掌控；

 5、所有電路皆放置在設備內部，整體框架內外及四周門板均噴塑處理，以達到整體美觀效果。

檢測原理：

本機基于磁極異性相吸的原理設計制造。

將被檢測零件置于外加磁場中磁化，在零件中便建立一感應磁場，當零件外表面或近表面存在缺損，且方向與感應磁場方向成某一角度時，感應磁場的磁力線便不會連續而是泄出，在零件表面形成漏磁場，在缺損兩側形成磁極。此時磁粉散布于零件外表面，工件上的磁因不連續而形成磁極吸附磁粉，磁粉的堆積形成磁痕，磁痕的外觀示出缺損的長度、走向，輪廓等一系列圖象，從而顯示零件缺損所在。

將軸棒及環形類零件（需手動穿上芯棒）放在托架上，氣動夾緊工件（環類件夾緊芯棒），噴灑磁懸液，噴灑停止后進行磁化，松夾后進行觀察，最后退磁下料。其工藝流程圖如下：

上料  →  夾緊  →  噴液 →  磁化  → 松夾 → 觀察 →  退磁  → 下料

注：

1、對于軸類件周向磁化，本機采用直接通電法；

2、環類件周向磁化，根據直徑大小，一次可單只或多只同時穿棒檢測，提高檢測效率。

3、對于大直徑的環類件本機采用偏心導體法檢測，對于小直徑的環類件本機采用中心導體法檢測。

4、軸類與環類件的縱向磁化，本機均采用線圈感應法檢測。
