磁粉探傷機介紹圖示（HCJW-2000通用型）
一、概述
通用磁粉探傷機（HCJW-2000型）是宏旭探傷機制造有限公司的一款標準型無損檢測設備，它最大的優點是可以適用于大多數零件的無損檢測，可以標準化制造，因此稱為通用磁粉探傷機。
二、通用型磁粉探傷機可檢測零件的范圍
1、軸棒類零件，如曲軸、連桿、凸輪軸、搖臂、螺栓等以及相類似的軸棒類零件；
2、環類零件，如齒輪、齒圈、軸承內外環、軸套、接箍等相類似的環類零件；
3、異形類零件，如萬向節、轉向節、十字軸等相類似的的異形零件（注明：針對異形零件需多次換向磁化檢測）；
二、通用磁粉探傷機的功能特性
1. 采用PLC編程軟件進行控制，設備運行穩定、易于控制保證設備連續運轉的可靠性
2. 本機采用“直接通電法”（周向磁化）與“線圈感應法”（縱向磁化）相結合，可以檢測零件的周、縱向裂紋缺陷；
3. 本機具有連續法或剩磁法功能；
4. 本機具有單周向磁化、單縱向磁化、周縱向復合磁化多種磁化方法；
5. 本機周、縱向磁化電流可分別無極調節；
6. 本機的尾電極箱配有行走電機，可通過手輪左右調節電極間距，以滿足不同長度工件的夾持實現直接通電法檢測；
7. 配有專用V型托架，絕緣不導磁、上下中心高可調；
8. 采用氣缸氣動夾緊被檢測件進行通電磁化，夾緊力有保障；（氣源需用戶自備）
9. 配有手動噴液槍，用于手動檢測；
10. 配有氣動噴槍，用于對設備內部吹掃清潔；
11. 配有透明檔液板，隔檔磁懸液噴灑時的飛濺且不遮檔視線；
12. 配有腳踏開關，解放雙手，自動時用于啟動自動程序，手動時用于磁化功能；
13. 配有高強度紫外線黑光燈，紫外線輻照強度大于1000—6000uW/cm2（由客戶按需選用）注：超過1000uW/cm2的黑光燈是日光燈管式的，1000uW/cm2光照以上的黑光燈是LED節能長效性的；
14. 配有衰減法退磁功能；
15. 本機低電壓大電流，周向和縱向輸出電壓均低于36V，不會對人體構成電的傷害，安全有保障。
16. 設備整體噴塑（可按客戶色標定制）；
三、通用磁粉探傷機的結構尺寸圖示
通用磁粉探傷機的結構有機電一體與機電分開之分，本文以機電一體為準。

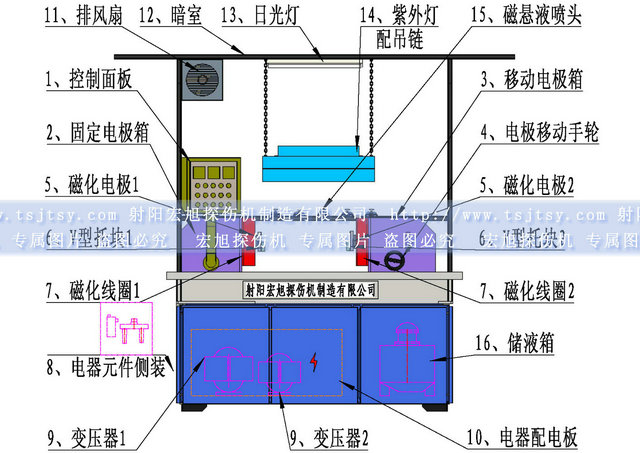

1、通用磁粉探傷機結構圖示與說明
|
序號 |
名稱 |
功能說明 |
備注 |
|
1 |
控制面板 |
固定在固定電極箱體上，用于探傷機各參數調節以及各功能控制?？勺笥倚D，便于操作者的觀察與操作。 注明：另配一只腳踏開關，用于輔助操作。 |
多層復合鋁板沖制，外罩不銹鋼邊框，堅固美觀。 |
|
2 |
固定電極箱 |
固定在設備左側，內置夾緊氣缸與磁化電極用于磁化裝置的固定支承。 |
采用鋼板與絕緣不導磁材料制成 |
|
3 |
移動電極箱 |
安裝在導軌上，可左右移動，內置磁化電極和蝸輪減速機用于磁化裝置的支承與電極間距的調節。 |
采用鋼板與絕緣不導磁材料制成 |
|
4 |
電極移動手輪 |
配合移動電極箱內的蝸輪減速機，手動移動電極箱左右移動，用來調節左右電極間距，便于長短不一的零件擺放夾緊。 |
可折疊式膠木波輪 |
|
5 |
磁化電極 |
分別安裝在固定與移動電極箱內，通過氣缸夾緊工件，實現直接通電法，檢測工件的軸向裂紋缺陷。 |
固定電極箱內為主電極配夾緊氣缸 |
|
6 |
V型托塊 |
分別安裝在左右電極端面上，用于支承工件，可上下調節中心高。 |
采用絕緣不導磁材料制造 |
|
7 |
磁化線圈 |
分別安裝在固定與移動電極箱上，實現感應磁化法，用來檢測工件的周向裂紋缺陷。 |
磁化電極從線圈中心穿出，不影響上下料 |
|
8 |
氣動元件 |
用來控制氣缸的運行，可調節氣缸夾緊力。 |
側面暗裝，便于調節與維護 |
|
9 |
變壓器 |
共兩臺分別用于周向磁化與縱向磁化的電流輸出。 |
C型硅鋼片鐵芯，純銅線包，功率 |
|
10 |
電路配電板 |
裝配著所有電氣元件及觸發控制板和可編程控制器PLC。 |
PLC標配日本歐姆龍，所有電器元件品牌可由客戶選定 |
|
11 |
排風扇 |
裝在暗室左后方，用來排出暗室內的異味。 |
具有正反轉功能 |
|
12 |
暗室 |
標配框架結構，由方管制成，外罩遮光布簾，提供熒光磁粉探傷所需的黑暗環境。 |
可選有半封閉暗室或全封閉暗室 |
|
13 |
日光燈 |
采用18W日光燈管，提供白光照明需要。 |
可選用LED 9W日光燈 |
|
14 |
紫外探傷燈 |
標配紫外線照度距離燈源380mm工件表面處≥1000μW/cm2的燈管式紫外探傷燈，配套專用吊鏈，可自由調節燈的高度。 |
可選配UV365/LED高強度紫外線探傷燈 |
|
15 |
磁懸液噴頭 |
由多只純銅萬向噴頭組合而成，配有流量控制閥，可自由調節流量與噴灑方向。 |
另配手動噴槍一把用于輔助噴液 |
|
16 |
磁懸液儲液箱 |
配套攪拌泵與噴液泵，用于磁懸液的配制、儲存、攪拌噴液，配合磁懸液噴頭，對被檢測零件實現噴液磁化功能。 |
采用不銹鋼不導磁材質制成，圓形，不易積存磁粉，易清潔 |

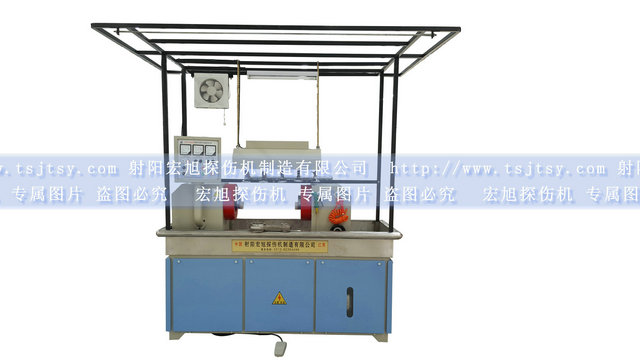

2、附實體機圖
|
|

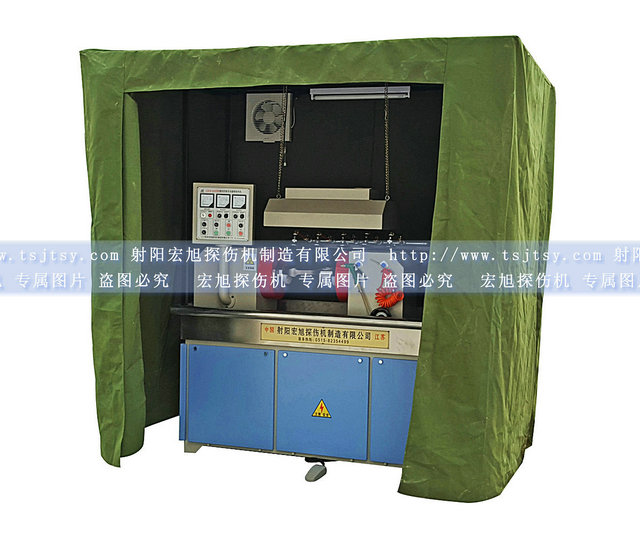

整體安裝成功后的效果 |

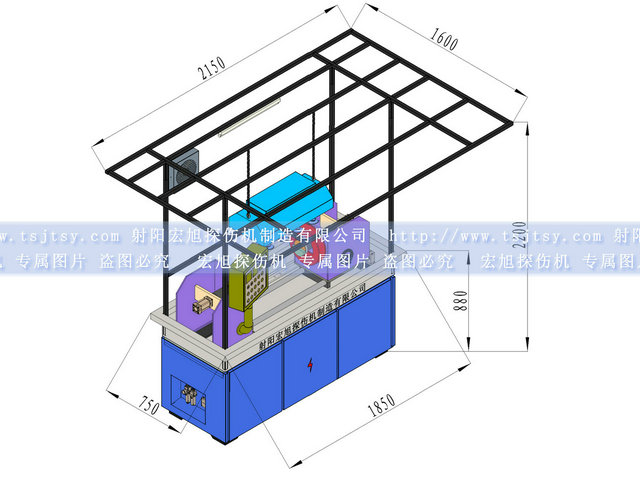

3、整機尺寸示意圖
